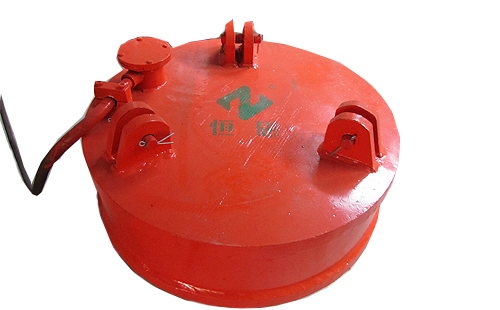

使用吸盘电磁铁弄懂操控电路很重要

吸盘电磁铁的操控电路主要包括整流电路、操控电路和保护电路等，整流电路是由变压器T、桥式整流器UR所组成，输出110V直流电源，操控电路由按钮SB7-SB9和接触器KM5、KM6组成。

(1)充磁进程。按下充磁按钮SB8，KM5得电后吸合并自锁，主触点闭合，吸盘电磁铁的YH线圈得电，工作台充磁吸住工件，同时KM5辅助动断触点KM5(31-33)断开，使KM6不能得电，实现互锁。

磨削加工完毕，在取下加工好的工件时，切断吸盘电磁铁YH上的直流电源。由于吸盘电磁铁和工件都有剩磁，这时需对吸盘和工件进行去磁。

(2)去磁进程。操作者按下点动按钮SB9，接触器KM6线圈得电吸合，其两副主触点闭合，吸盘电磁铁通入反向直流电，让工作台与工件去磁。
