你是否了解组合式吸盘电磁铁

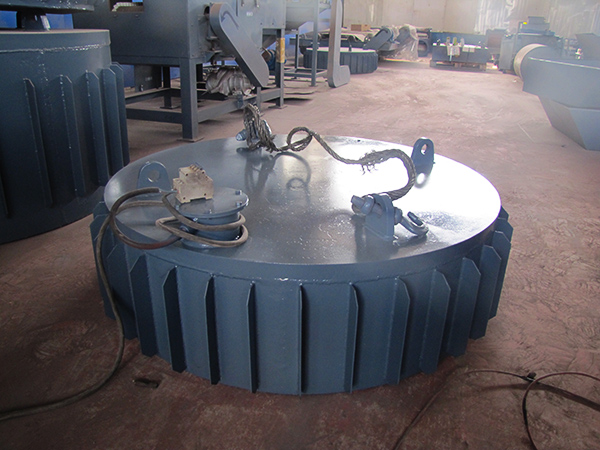

在我国的钢铁生产过程中，吸盘电磁铁被广泛应用于提升钢铁原料和产品，而吸盘电磁铁多为E形和圆形结构。这类电磁铁结构的一个明显特点是轭铁板和外磁极都是励磁线圈外壳的一部分，一般在励磁线圈上缠绕一个大铁芯，大铁芯就是内磁极。

制造时，先将内、外磁极焊接在轭板上，成为电磁铁的外壳，然后将绕制好的励磁线圈放入内、外磁极之间的空腔内，再将护板与内、外磁极焊接，封闭励磁线圈空腔。维修时，必须将整个电磁铁运到专门的维修场所，先将护板打碎，刮去绝缘的固化物，然后取出励磁线圈进行维修。由于这类电磁铁很重，线圈的体积很大，制造起来很麻烦，维修起来很困难，需要很长的时间，同时，消耗的能量也很大。

为了解决上述问题，现提供一种组合式吸盘电磁铁，线圈外壳与空心铁芯套固定连接，形成封闭的线圈腔，线圈安装在线圈腔内，形成电磁单元。不同的电磁单元按安匝数分为不同的规格。同规格的电磁单元不仅具有相同的安匝数，而且具有相同的电气参数和几何尺寸。它们是可互换的。电磁单元是一个单独的组件。相同规格的电磁单元组成的电磁元件与其他元件以不同的组合方式组合在一起，形成不同结构的电磁铁。不同规格的电磁单元与其他零件以同样的方式组合在一起，就形成了结构相同、提升能力不同的电磁铁。电磁铁的下平面上形成不同的磁数和不同的分布形状，从而在不同的极片上产生不同的总磁通量和不同的磁通密度，从而实现对不同的被持物的持。

组合式吸盘电磁铁具有制造维修方便、重量轻、能耗低等一系列特点。
